一、共模电感介绍

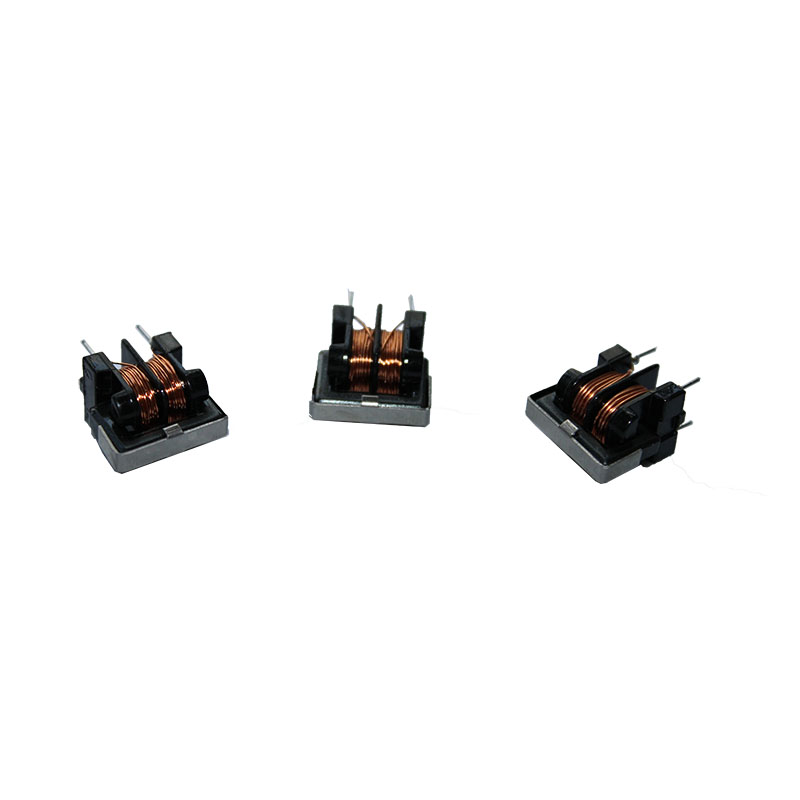

共模电感是在一个闭合磁环上绕制方向和匝数相同的线圈，它形成的四端口器件具有两个尺寸相同、匝数相同的线圈，这两个线圈对称地绕制在磁芯上。磁芯材料通常为铁氧体或非晶体。

二、工作原理

1、共模干扰抑制：当共模干扰信号（即同时出现在两个信号线上且具有相同幅度和相位的噪声）流过时，两个线圈会产生相互增强的磁场，使整个线圈呈现高阻状态，从而衰减干扰信号。

2、差模信号传输：当差模电流（即大小相同、方向相反的一对信号，通常是电路中的工作电流）流过时，两个线圈会产生相互抵消的磁场，因此差模信号可以无衰减地通过。

三、特点

1、高共模阻抗：共模电感对共模干扰具有很高的阻抗，从而有效地抑制共模噪声。

2、低差模阻抗：对差模信号，共模电感的阻抗很低，基本上不影响差模信号的传输。

3、频率特性：共模电感的阻抗随频率的升高而增大，因此它在高频段对共模干扰的抑制作用更强。

四、应用场景

1、电源滤波器：共模电感可以用作电源滤波器中的元件，以减小电源中的噪声和干扰。它通常与其他元件（如电容、电阻等）一起使用，形成一个完整的滤波器电路。

2、信号传输：在差分信号传输中，可以使用两个绕在同一磁芯上的线圈来传输信号。这种方式可以减小信号的损失和外界干扰的影响。
