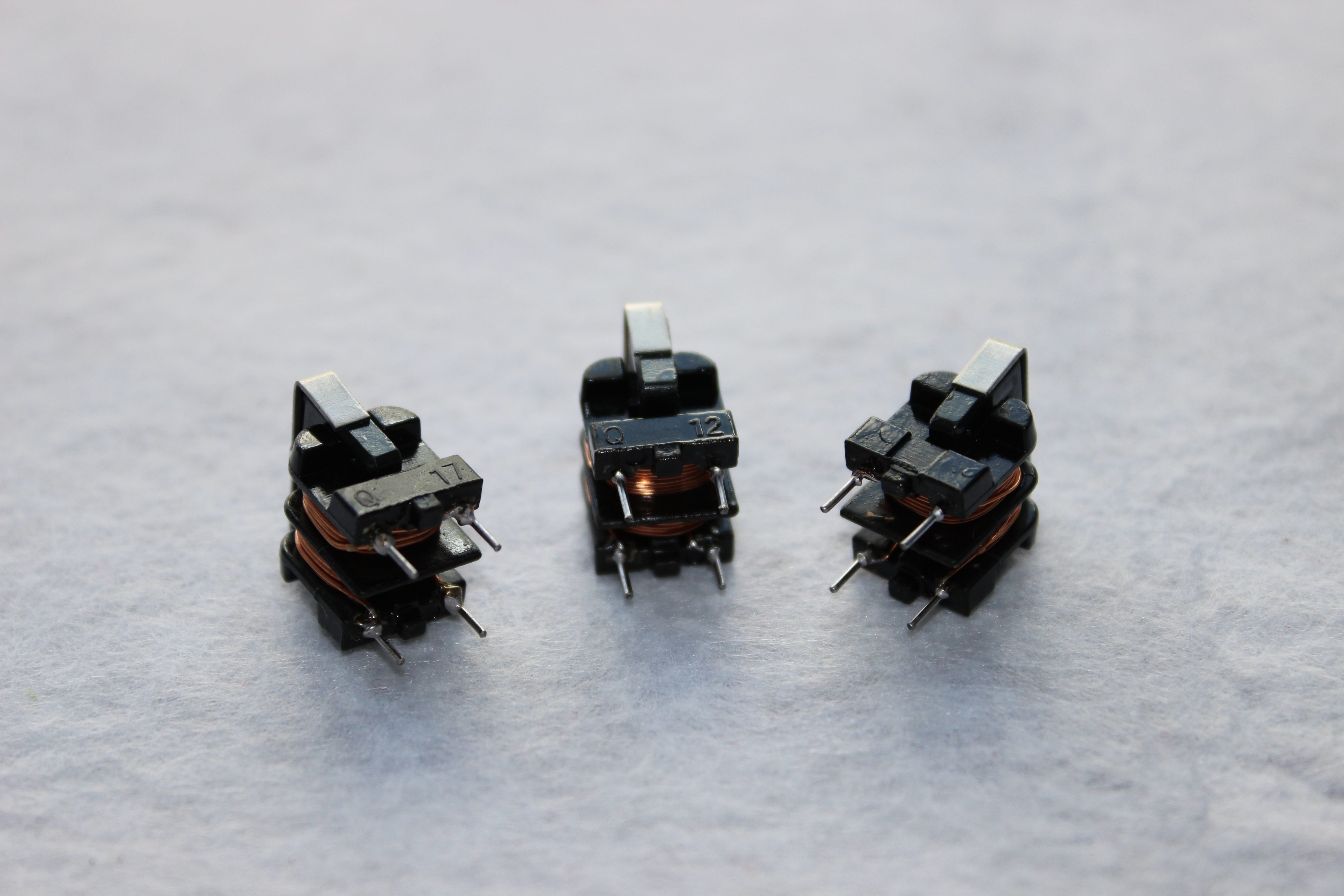

共模电感UU10.5

共模电感（Common Mode Choke）是一种用于抑制共模噪声的电子元件，广泛应用于电源、通信和信号线路中。以下是关于共模电感的一些关键点：

1. 工作原理

共模电感通过其绕组结构对共模噪声产生高阻抗，从而抑制噪声。它通常由两个绕组组成，这两个绕组在磁芯上绕制，方向相同。当共模噪声通过时，两个绕组产生的磁场相互增强，形成高阻抗，阻止噪声传播；而对于差模信号，磁场相互抵消，阻抗较低，信号可以顺利通过。

2. 主要作用

抑制共模噪声：共模电感主要用于滤除电路中的共模干扰，如电源线或信号线上的高频噪声。

提高电磁兼容性（EMC）：通过减少共模噪声，共模电感有助于设备满足电磁兼容性要求，避免干扰其他设备或被干扰。

3. 应用场景

电源滤波：在开关电源、逆变器等设备中，用于滤除电源线上的共模噪声。

信号线滤波：在通信线路（如USB、HDMI）中，用于抑制信号传输中的共模干扰。

电机驱动：在电机驱动电路中，用于减少电机产生的电磁干扰。

4. 关键参数

电感值：通常为几微亨（μH）到几毫亨（mH），具体取决于应用需求。

额定电流：电感能够承受的最大电流。

频率范围：共模电感的有效频率范围，通常针对高频噪声（如几十kHz到几百MHz）。

直流电阻（DCR）：绕组的直流电阻，影响功率损耗。

5. 选型注意事项

噪声频率：根据噪声的频率范围选择合适的电感。

电流需求：确保电感的额定电流大于电路中的最大电流。

安装方式：根据电路板设计选择适合的封装形式（如贴片或插件）。

6. 与差模电感的区别

共模电感：抑制共模噪声，对差模信号影响较小。

差模电感：抑制差模噪声，通常用于电源输入端的差模滤波。

总结

共模电感是抑制共模噪声的重要元件，能够有效提高电路的抗干扰能力和电磁兼容性。在实际应用中，需要根据噪声特性、电流需求和频率范围等因素进行合理选型。
