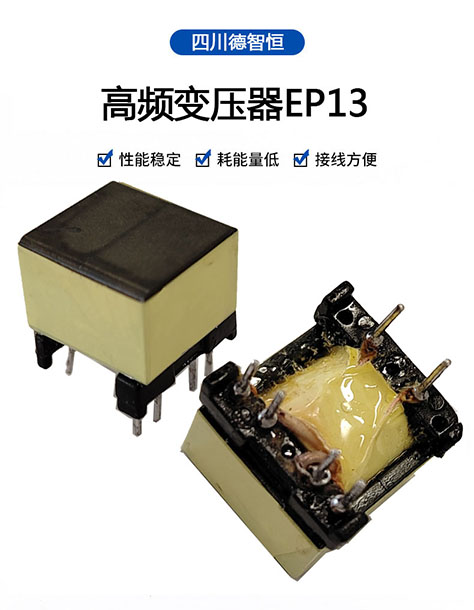

一. EP13高频变压器常用尺寸
型号 | 规格 | 长（mm） | 宽（mm） | 高（mm） | 排距（mm） | 针距（mm） | 针径（mm） |
EP10 | 卧式4+4 | 12 | 12 | 11.8 | 7.5 | 2.5 | 0.5 |
EP13 | 卧式5+5 | 13.8 | 13.5 | 10.6 | 10 | 2.5 | 0.6 |
EP13 | 卧式双槽5+5 | 13.8 | 13.5 | 10.6 | 10 | 2.5 | 0.6 |
EP13 | 卧式双槽2+2 | 13.8 | 13.5 | 10.9 | 10 | 2.5 | 0.6 |
EP13 | 卧式5+5贴片 | 17 | 12.8 | 10 | 17 | 2.5 | 0.4*0.7 |
EP13 | 卧式双槽5+5贴片 | 13 | 12.8 | 10 | 17 | 2.5 | 0.4*0.7 |
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EP13高频变压器。
二. EP13高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：0.5 to 7.5 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三.EP13高频变压器的特点
EP13高频变压器具有尺寸小，价格便宜，可靠性高的特点。EP型变压器是一款高性能的高频变压器，它不仅休积小，功率较大，而且因为他的线包大部分被磁芯屏蔽了起来，所以他的抗干扰能力和防辐射性能均非常高，同时由于这种屏蔽，其漏感和EMI参数也非常好，适用于要求非常高的开关电源等电子线路中。
四. EP13高频变压器的应用
EP13高频变压器常应用于数码相机电源变压器、DC-DC转换器、驱动变压器、电流互感器、开关电源共模电感、XDSL变压器等。
