高频变压器型号及参数大全
来源:四川德智恒电气有限公司       发布日期:2025-07-08   浏览数:16


常见高频变压器有PQ型、RM型、EE型、EI型、EC/ER型、EEL型、EP型、EF型、EFD型、 EPC型、ETD型等;

特性及适用范围:

EI、EE型变压器,具有适用范围广、工作频率高、工作电压范围宽、输出功率大、热稳定性能高等特点。广泛用于程控交换机电源、液晶显示电源、大功率UPS逆变电源、计算机电源及各种小型电子设备仪器。

ER、ERL、ETD型变压器,具有损耗小、输出功率大、工作频率宽、温升低、性能稳定等特点,广泛用于程控交换机、彩色电视机电源、显示器电源、电脑开关电源、精密仪器设备电源、DVD电源等。

RM、PQ型等变压器,具有漏磁小、损耗低、分布电容小等特点,广泛用于通讯类开关电源等。

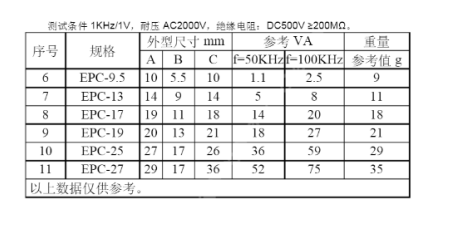

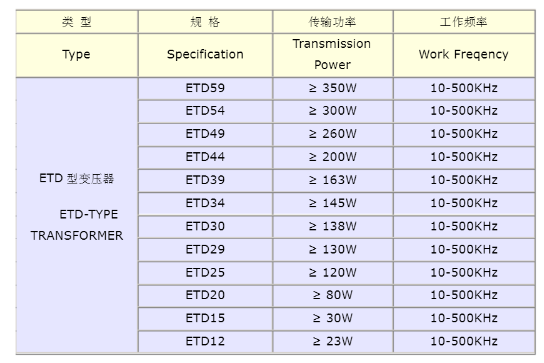

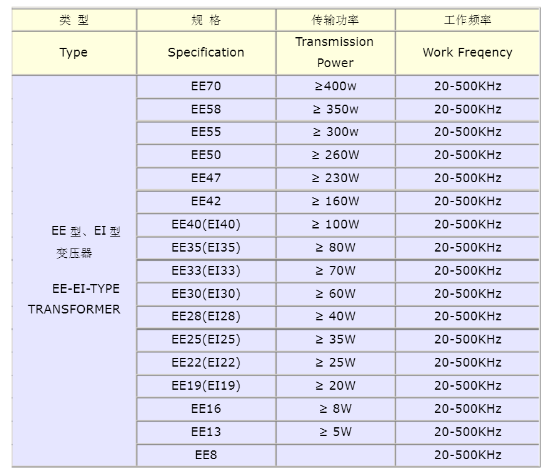

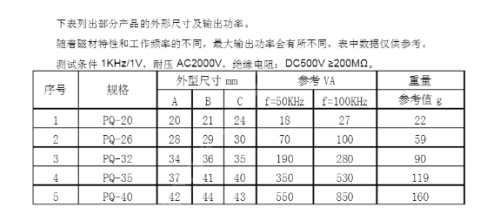

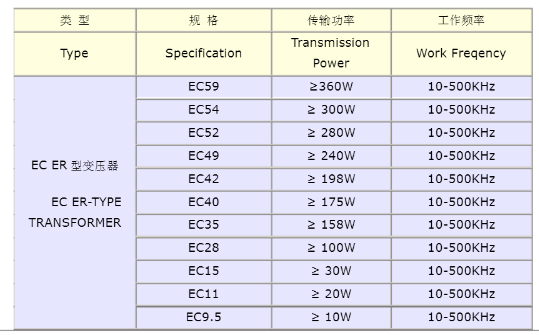

 多种型号的传输功率与型号规格的对应关系如下:

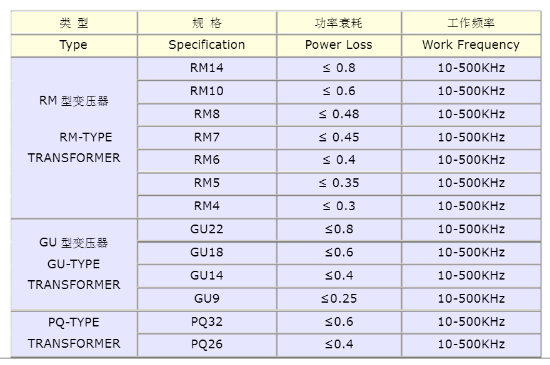

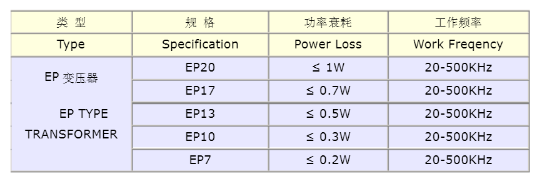

以下是几种型号的功率损耗与型号规格对应的参照数据:

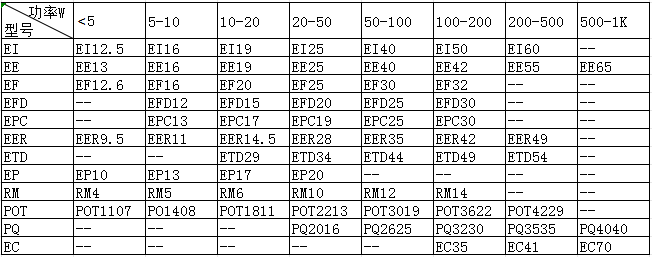

对于多大磁芯做多大功率,还有一个重要的变化因素影响,那就是频率,根据多个大公司经验总结参考如下:

频率在50KHz的情况:

输出功率推荐磁芯型号

0---10W

EFD15/EF16/EPC17/EE19/EF(D)20/EPC25/EF(D)25

10---20W

EE19/EPC19/EF(D)20/EE22/EI22/EF(D)25/EPC25

20---30W

EI25/EF(D)25/EPC25/EPC30/EF(D)30/ETD29/EER28

30---50W

EI28/EER28/ETD29/EF(D)30/EER35

50---70W

EER28/ETD34/EER35/ETD39

70---100W

ETD34/EER35/ETD39/EER40


频率在100KHz的情况,输出功率推荐磁芯型号:



功率选择与频率的相关性,我们用单端反激式变压器磁芯的选择公式来演示一下:

Ve =5555 *P/f

式中:Ve--为磁芯的体积:Ve=Ae*Le;单位为:毫米立方;

P--为输入功率:单位为:;

f--为开关频率;单位为:千赫兹;

本公式假设:Bm=0.3T, Lg/Le=0.5%=气隙长度/磁芯等效长度;

如果Lg/Le=气隙长度/磁芯等效长度=1%时,又如何计算呢?(请考虑)

输出功率、磁芯截面积和开关频率决定气隙,因为在反激式开关电源中气隙的体积大小决定储能的多少,频率决定能量传输的快慢;

:EI25Ve=2050mm',Ae=42平方毫米,Le=49.4mm;f=40KHz;η=0.75;

Lg=0.005*49.4=0.247mm---气隙长度

Pin =Ve*F/5555 =2050*40/5555 =14.76W;

Pout =η*Pin= 0.75*14.76 = 11.07W;

:f=100KHz

:

Pout= 11.07W*(100/40)=27.675W;
