1、工字电感概述

工字电感是一种常见的电感元件，因其磁芯形状类似汉字“工”而得名。它广泛应用于电子电路中，主要用于滤波、储能、阻抗匹配等场合。

2、工字电感的结构

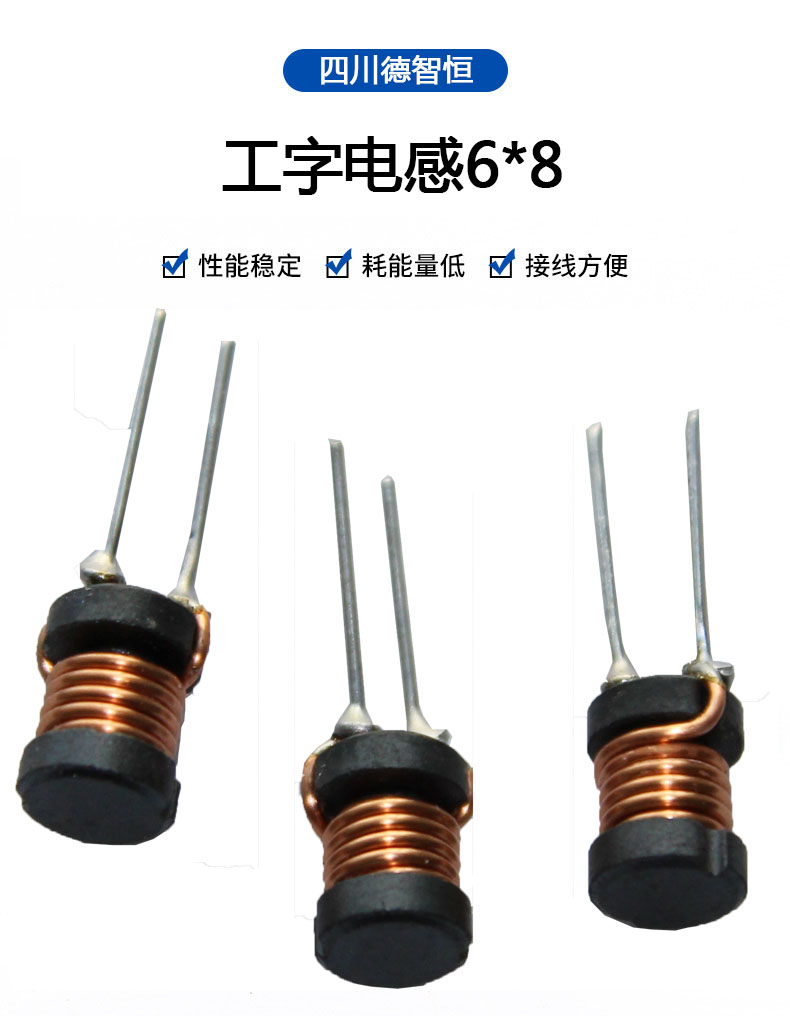

磁芯：通常由铁氧体材料制成，形状为“工”字形，提供高磁导率，增强电感效果。

线圈：绕在磁芯上的铜线，匝数决定电感量。

引脚：用于焊接在电路板上。

3、主要参数

电感量（L）：单位为亨利（H），常见范围从微亨（μH）到毫亨（mH）。

直流电阻（DCR）：线圈的电阻，影响功耗和效率。

额定电流：电感能承受的最大电流，超过可能导致磁芯饱和或线圈损坏。

自谐振频率（SRF）：电感的自谐振频率，超过后电感特性会发生变化。

4、应用场景

电源滤波：用于DC-DC转换器和开关电源，滤除高频噪声。

储能：在开关电源中储存和释放能量。

阻抗匹配：用于射频电路中，匹配阻抗以减少信号反射。

EMI抑制：减少电磁干扰，提高电路稳定性。

5、选型要点

电感量：根据电路需求选择合适值。

额定电流：确保电感能承受电路中的最大电流。

尺寸：根据电路板空间选择合适尺寸。

工作频率：确保电感的自谐振频率高于电路工作频率。

6、优缺点

优点：

结构简单，成本低。

适用于多种电路。

缺点：

体积较大，不适合高密度电路。

高频性能不如其他类型电感。

总结

工字电感因其成本低、性能稳定，广泛应用于电子电路中，尤其在电源管理和滤波方面表现突出。选型时需综合考虑电感量、额定电流、尺寸和工作频率等因素。
