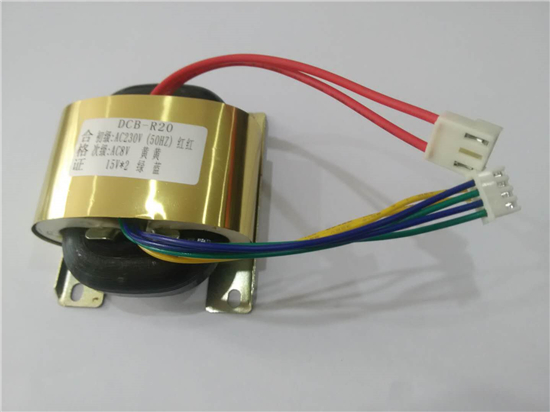

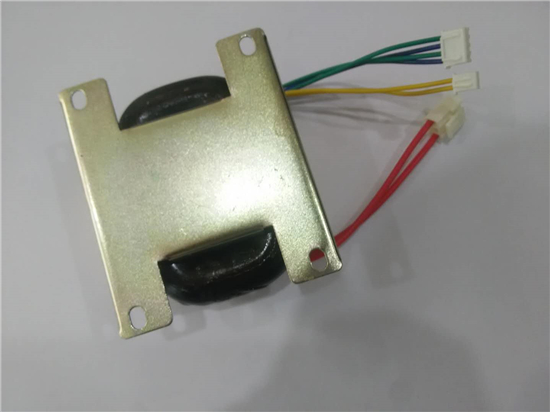

R型变压器R20
本产品采用耐高温的增强阻燃骨架、优质漆包铜线和高磁通密度的冷轧硅钢片所组成。铁芯为R型铁芯。噪声低、体积小、效率高、漏感小、静态功耗低、温升低、接线安全可靠、防护等级高、电气性能好等特点，能够的在额定负载下长期有效工作。适用于50～60Hz的交流电路中，如测试仪器、医疗设备、工业设备、高保真音响、安全照明等电源中。
产品功率：20W 输出电压：按客户需求
产品型号：20w 220v-110v R型变压器 外形尺寸：82*70*39
输入电压：AC220V 安装尺寸：56*46
应用范围：仪器仪表，医疗设备，显示设备，办公设备等
生产流程：绕线→包绝缘→包外围→焊锡→检测→含浸→烘烤→检测→贴标→装箱
使用环境
1、周围空气温度-5℃至+40℃，
2、安装地点海拔不超过2000m；
3、变压器在50厘米范围内请不要放置其他易燃易爆物品，1厘米不要放置其他物品，确保变压器有良好的散热环境，保证安全。
请准确计算负载功率，切勿超载。输出请勿短路，如无输出时，请断电一分钟再通电使用。通电使用前，请仔细确认变压器是否链接正确，严谨变压器线路接反。
4、无剧烈震动和冲击振动的地方
R型变压器型号列表（部分产品） |

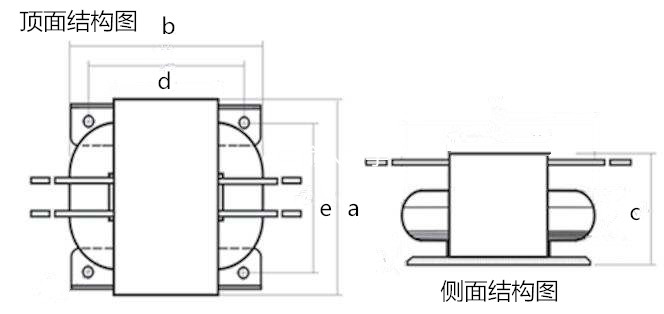

型号 | 容量(VA) | 输入电压 | 输出电压 | 外形尺寸（mm） 长宽高（a*b*c） | 安装尺寸 （mm）（d*e） |
R5 | 2-6 | 按 客 户 需 求 生 产 | 按 客 户 需 求 生 产 | 58*47*26 | 45*33 |
R8 | 7-10 | 70*61*33 | 53*44 |
R10 | 11-15 | 75*61*37 | 68*48 |
R20 | 20-24 | 82*70*39 | 56*46 |
R25 | 25-34 | 83*72*42 | 70*55 |
R30 | 35-44 | 97*77*42 | 70*60 |
R40 | 45-54 | 99*80*44 | 70*60 |
R50 | 55-65 | 102*90*48 | 75*65 |
R80 | 70-95 | 125*90*52 | 90*70 |
R100 | 96-130 |
|
| 126*103*55 | 100*80 |
R160 | 131-200 |
|
| 140*115*63 | 100*85 |
R260 | 201-280 |
|
| 160*121*66 | 130*95 |
R320 | 290-370 |
|
| 163*128*70 | 135*95 |
R600 | 371-640 |
|
| 190*145*85 | 142*100 |
R1000 | 650-1250 |
|
| 227*172*99 | 180*140 |
R1500 | 1300-1800 |
|
| 238*180*102 | 185*145 |
R2000 | 1800-2500 |
|
| 240*200*105 | 185*160 |
R3000 | 2500-3500 |
|
| 260*226*125 | 200*180 |
R5000 | 4000-5500 |
|
| 390*300*180 | 300*240 |
备注： 1、外形尺寸为参考尺寸，如有特殊要求可以按要求定制 2、以上图表全部为铜线绕制，如需铝线需要单独定制和说明 3、如用户有特殊要求，本公司可代为设计制造 4、上表仅列明我厂部分产品型号，如需了解更多可致电：0838-5504168 |
定制说明
用户在购买产品时须知：
1、变压器的基本型号规格，容量及数量。
2、变压器的初、次级电压。
3、提供初次级电压时，同时提供各电压的容量分配，或参考案例来选取合适型号规格的产品。
4、本公司产品外形和安装尺寸仅供参考。如尺寸需要改变可在订货时特殊说明。
